Kaip buitinės technikos PCBA sumažina gedimus naudojant realų pasaulį?

Abstraktus

Jei jūsų buitinės technikos gaminys kenčia nuo didelių grąžinimo rodiklių, atsitiktinių lauko gedimų, triukšmingų jutiklių, perkaitimo taškų arba netikėtumų „jis praėjo laboratorijoje, bet mirė kliento virtuvėje“, pagrindinė priežastis dažnai slypi valdymo plokštėje. Puikiai suprojektuotas ir gerai pastatytasBuitinės technikos PCBATai ne tik dalių rinkinys – tai jūsų prietaiso patikimumo variklis, formuojantis saugą, veikimo nuoseklumą ir garantijos išlaidas. Šiame straipsnyje pateikiami dažniausiai pasitaikantys klientų problemų klausimai (nestabilios partijos, atitikties trūkumai, tiekimo sutrikimai, programinės aparatinės įrangos ir bandymų spragos) ir pateikiamas praktinis vadovas: ką nurodyti, ką patikrinti, ką išbandyti ir ko reikalauti iš savo gamybos partnerio – kad jūsų prietaisas atlaikytų šilumą, drėgmę, vibraciją, dulkes, naudotojo piktnaudžiavimą ir laiką.

Turinys

• Kontūras
• Skausmo taškai, dėl kurių sugenda prietaisai
• Kaip atrodo „geras“ buitinės technikos PCBA
• Dizaino pasirinkimas, užkertantis kelią garantijoms
• Bandymo strategija, kuri pašalina problemas prieš išsiunčiant
• Komponentų ir tiekimo stabilumas be nuolatinio perdarymo
• Kaip įvertinti PCBA partnerį
• Sprendimų lentelė: Pataisytinas skausmo taškas
• DUK
• Kiti žingsniai

Kontūras

• Kodėl buitinė technika sugenda kitaip nei „švari“ elektronika
• Patikimumo žymekliai, kuriuos galite patikrinti prieš masinę gamybą
• Plokštės lygio dizaino sprendimai, apsaugantys nuo perkaitimo, triukšmo ir atstatymo
• Bandymo kopėčios: patikrinimas → programavimas → funkcinis → įtempių patikrinimas
• Komponentų rizikos kontrolė: pakaitiniai elementai, PCN ir gyvavimo ciklo planavimas
• Tiekėjo įvertinimo kontrolinis sąrašas, kurį galite naudoti RFQ ir audituose

Skausmo taškai, dėl kurių sugenda prietaisai

Buitinės technikos valdymo plokštė gyvena sunkų gyvenimą. Jis sėdi ne valdomoje serverių patalpoje – jis gyvena šalia variklių, šildytuvų, siurblių, kompresorių, perjungiamų maitinimo šaltinių ir nenuspėjamo kasdienių vartotojų chaoso. Štai kodėl aBuitinės technikos PCBAturi būti sukurtas „realiam netvarkingam“, o ne tik „tobulam ant stalo“.

• Atsitiktinis atstatymas ir užrakinimas:gedimai, EMI triukšmas, silpni maitinimo bėgiai arba ribotas programinės įrangos laikas.
• Perkaitimas ir ankstyvas senėjimas:viešosios interneto prieigos taškai šalia MOSFET, reguliatorių, relių ar didelės srovės jungčių.
• Jutiklio poslinkis ir klaidingi paleidikliai:triukšmingi analoginiai keliai, prastas įžeminimas, drėgmės užterštumas arba blogas ekranavimas.
• Partijos nenuoseklumas:nekontroliuojami pakaitalai, proceso poslinkis arba nenuoseklūs litavimo profiliai.
• Atitikties vėlavimai:prasiskverbimo / tarpo problemos, įžeminimo klaidos arba nepakankama saugos izoliacija.
• „Dirba gamykloje, nepavyksta pas klientą“:bandymo aprėpties spragas, silpnas programavimo patikrinimas arba trūkstamų stresinių patikrinimų.

Šie skausmo taškai paprastai kyla ne dėl vienos dramatiškos klaidos. Jie atsiranda dėl nedidelių „beveik gerų“ sprendimų, kol jūsų nesėkmių procentas tampa verslo problema.

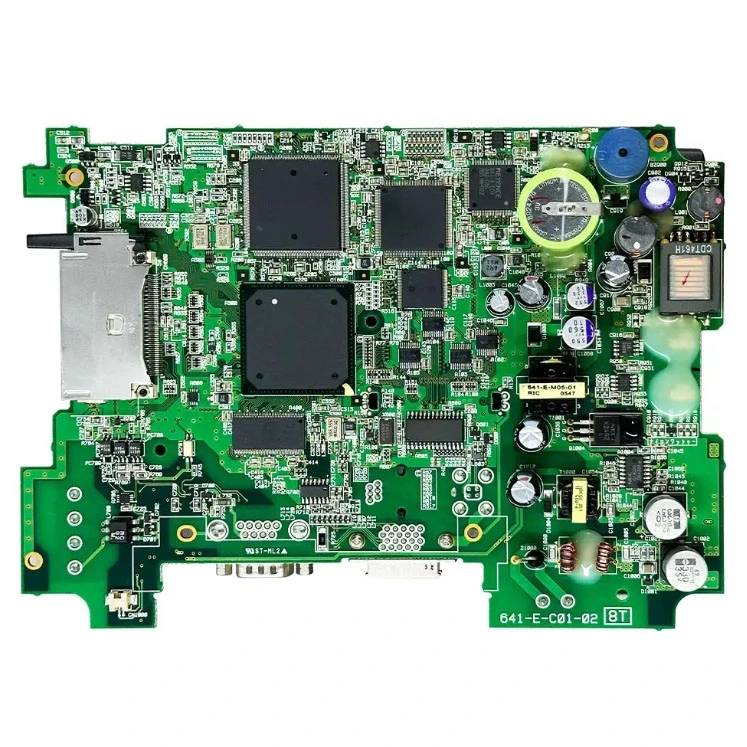

Kaip atrodo „geras“ buitinės technikos PCBA

Jums nereikia magijos, kad padidintumėte patikimumą. Jums reikia matomų disciplinos signalų apie projektavimą, gamybą ir bandymą. Aukštos kokybėsBuitinės technikos PCBApaprastai rodo šias savybes:

• Stabilios galios architektūra:švarūs bėgiai, protingas atsiejimas ir grakštus nusileidimų bei šuolių valdymas.
• Triukšmą mažinantis išdėstymas:aiškus didelės srovės perjungimo zonų atskyrimas nuo jautrių analoginių / jutiklių zonų.
• Šiluminės realybės patikrinimai:šiluma nukreipiama ir išsklaido, o ne įstrigusi po plastikiniais korpusais.
• Apibrėžtos pakeitimo taisyklės:pakaitiniai nariai yra kvalifikuojami iš anksto, o ne „atrenkami skrendant“.
• Testavimas pagal dizainą:prieinami bandymo taškai, programavimo antraštės ir aiškūs patvirtinimo/nepatikimo kriterijai.
• Proceso valdymas:nuoseklus litavimo pastos spausdinimas, perpildymo profiliai ir tikrinimo vartai.

Jei jūsų tiekėjas negali paaiškinti, kaip jie kontroliuoja šias prekes, arba slepiasi po neaiškiais pažadais, tikėkitės, kad jūsų lauko klaidų rodiklis vėliau jus išmokys.

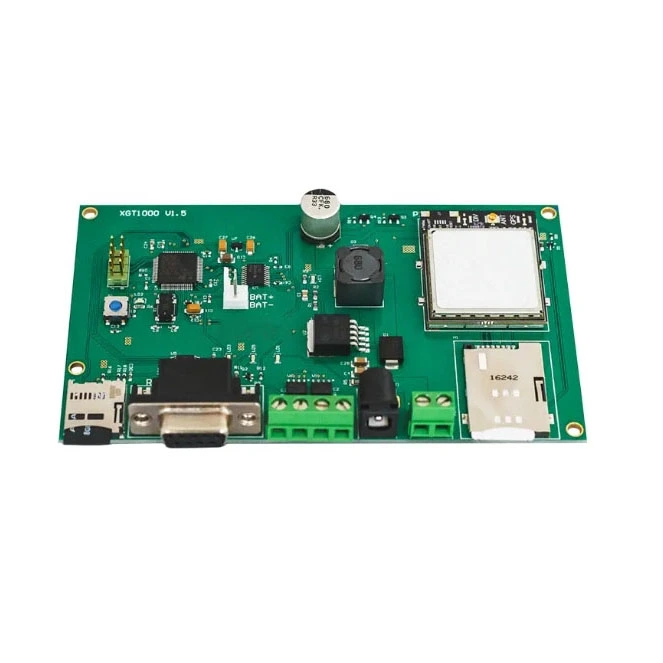

Dizaino pasirinkimas, užkertantis kelią garantijoms

Stipri gamyba negali visiškai išgelbėti silpno dizaino. Čia pateikiami praktiniai dizaino lygio žingsniai, kurie dažnai sumažina grąžąBuitinės technikos PCBAprojektus.

1) Elektros energijos sumažėjimą vertinkite kaip įprastą įvykį, o ne kraštutinį atvejį

• Pridėkite išblukimo aptikimą ir saugų atstatymo elgesį.
• Kai vyksta apkrovos etapai (varikliai, šildytuvai, relės), naudokite tinkamą tūrinę talpą.
• Jei įmanoma, atskirkite triukšmingus maitinimo etapus nuo loginių maitinimo šaltinių.

2) EMI izoliavimo išdėstymas

• Aukštos di/dt kilpos turi būti mažos (perjungimo reguliatoriai, variklio tvarkyklės).
• Sukurkite švarų grįžimo kelią (įžeminimą), kad triukšmas nepatektų į jutiklius.
• Naudokite protingą išorinių jungčių filtravimą (ESD, bendrasis režimas, kur reikia).

3) Gerbkite šiluminius taškus

• Sumažinkite komponentus, kad jie nepriartėtų prie savo ribų uždaruose korpusuose.
• Maitinimo dalims naudokite vario įpylimą, šilumines angas arba šilumos sklaidos strategijas.
• Šilumos šaltinius laikykite toliau nuo temperatūros jutiklių ir trapių plastikinių jungčių.

4) Surinkimo ir aptarnavimo projektavimas

• Pasirinkite pėdsakus, kurie toleruoja realius gamybos pokyčius.
• Suplanuokite programavimą ir pertvarkymą: aiškūs žymėjimai, prieigos taškai ir versijų valdymas.
• Naudokite jungtis ir mechanines atramas, kurios atlaiko vibraciją ir naudotojo elgesį.

Maži patobulinimai čia dažnai duoda didelių laimėjimų: mažiau grąžos, mažiau piktų atsiliepimų ir mažiau susišaudymų paskutinę minutę, kai gamyba didėja.

Bandymo strategija, kuri pašalina problemas prieš išsiunčiant

Testavimas nėra „vienas dalykas“. Tai kopėčios. Jei atliekate tik greitą įjungimo patikrą, iš esmės prašote kliento atlikti jūsų patikimumo testą. ProtingesnisBuitinės technikos PCBAartėjimo kaminų patikrinimai nuo greito iki gilaus:

• Įeinanti patikra:patvirtinkite, kad kritiniai komponentai ir PCB specifikacijos atitinka tai, kas buvo patvirtinta.
• SPI/AOI vartai:anksti užfiksuokite pastos ar įdėjimo defektus, prieš tai juos paslepiant.
• Programavimo patikrinimas:programą, tada patikrinkite, tada užfiksuokite tinkamą versiją ir konfigūraciją.
• Funkcinis testas:imituoti tikrus įėjimus/išėjimus – variklius, šildytuvus, jutiklius, ryšius, vartotojo sąsają.
• Pagrindiniai streso patikrinimai:temperatūros poveikis, apkrovos ciklas ir pakartotinis galios ciklas.

Triukas yra suderinti bandymo gylį su rizikos profiliu. Paprastai LED tvarkyklės plokštei nereikės tokios pat bandymo aprėpties kaip plokštei su uždaro ciklo variklio valdymu ir keliais saugos blokavimais. Tačiau net „paprastiems“ prietaisams naudingas disciplinuotas programavimas ir funkcinis patvirtinimas.

Komponentų ir tiekimo stabilumas be nuolatinio perdarymo

Komponentų sutrikimai gali tyliai sugadinti jūsų tvarkaraštį. Trūksta MCU arba maitinimo IC gali sustabdyti siuntas, priverstinai atlikti keitimus arba suaktyvinti naują atitikties ciklą. AtsparusBuitinės technikos PCBAplanas apima tiekimo discipliną, o ne tik pirkimo stumdymąsi.

• Patvirtinti pakaitiniai variantai:iš anksto nustatykite antrojo šaltinio dalis svarbiems elementams.
• Gyvenimo ciklo suvokimas:venkite dalių, kurių prieinamumas svyruoja ilgalaikiams prietaisų modeliams.
• Keisti valdiklį:pakeitimams turėtų būti reikalingas inžinerinis patvirtinimas, o ne „kas yra sandėlyje“.
• Versijos atsekamumas:kiekviena išsiųsta plokštė turi būti atsekama iki MK, programinės įrangos ir proceso peržiūros.

Čia išsiskiria geri partneriai: jie ne tik „stato lentas“, bet ir apsaugo jūsų gamybą nuo netikėtų trikdžių.

Kaip įvertinti PCBA partnerį

Jei perkate aBuitinės technikos PCBAtiekėjo, neleiskite, kad blizgios nuotraukos pakeistų veikimo aiškumą. Naudokite klausimus, atskleidžiančius tikrąsias galimybes:

• Ar jie gali patenkinti visus poreikius?Be SMT, jie palaiko programavimą, funkcinį testavimą, laidų / kabelių darbą ir galutinį surinkimą, kai reikia?
• Kaip jie kontroliuoja kokybę?Paklauskite apžiūros vartų ir kokių defektų jie paprastai pastebi anksti.
• Kaip jie apsaugo nuo tylių pakaitalų?Pateikite užklausą dėl pakeitimų patvirtinimo srauto.
• Ar jie palaiko pritaikymą?Prietaisai tobulėja – funkcijos, vartotojo sąsaja, ryšys, jutikliai, galios profiliai.
• Kaip jie etiškai sprendžia lentų dubliavimą?Jei jums reikia lentos replikavimo ar perkūrimo palaikymo, įsitikinkite, kad yra atitikties mąstysena ir dokumentuotos ribos.

Vienas iš šioje srityje veikiančių gamintojų pavyzdžių yraShenzhen Greeting Electronics Co., Ltd., kuri yra orientuota į buitiniams prietaisams skirtų plokščių paslaugas ir platesnį pagalbinį prietaisų valdymo plokščių gamybos palaikymą. Kai kalbate su bet kuriuo tiekėju (įskaitant Shenzhen Greeting Electronics Co., Ltd.), paprašykite konkretaus bandymo plano, pakeitimo politikos ir patikimumo pasiūlymo, o ne tik citatos.

Taip pat patikrinkite, ar jie turi patirties dirbant su keliomis prietaisų kategorijomis. Dulkių siurblių, drėkintuvų, grindų šveitiklių, ledo gaminimo aparatų ir išmaniųjų vonios sistemų plokščių triukšmas ir galia skiriasi – patirtis čia sumažina bandymų ir klaidų skaičių.

Sprendimų lentelė: Pataisytinas skausmo taškas

DUK

Kl.: Kas yra buitinės technikos PCBA ir kodėl ji svarbiau nei korpusas ar variklis?
A:Plokštė koordinuoja galią, jutimą, valdymo logiką, vartotojo sąsają ir saugos veiksmus. JeiBuitinės technikos PCBAyra nestabilus, visa kita tampa nenuspėjama – dėl to galimi atstatymai, perkaitimas, triukšmas ir pretenzijos dėl garantijos.

Kl.: Kokius bandymus būtina atlikti prietaisų plokštėms?
A:Mažiausiai: patikrinimas (įdėjimas / litavimas), programavimo patikrinimas, funkcinis bandymas, atliekantis tikrą įvestį / išvestį, ir pakartotinis maitinimo ciklas. Pridėkite patikrinimus įtempiams, kai gaminys turi didelę galią arba veikia saugai.

Kl .: Kaip sumažinti gedimus per daug nepadidinant išlaidų?
A:Pradėkite nuo didelio sverto patobulinimų: energijos stabilumo, EMI žinančio išdėstymo, terminio sumažinimo ir bandymo aprėpties. Tai dažnai kainuoja mažiau nei vienas atšaukimas, pertvarkymo kampanija ar garantijos banga.

Kl .: Ką turėčiau nusiųsti tiekėjui, kad jis tiksliai citatų?
A:Gerber failai, BOM (jei įmanoma, su patvirtintais pakaitiniais), surinkimo brėžiniai, programavimo reikalavimai, funkcinio bandymo aprašymas, numatomi kiekiai ir bet kokios aplinkos sąlygos (šiluma, drėgmė, vibracija), su kuriomis susiduria prietaisas.

Kl.: Man reikia plokštės replikacijos seniems prietaisams – kaip su tuo elgtis atsakingai?
A:Dirbkite su partneriu, kuris turi aiškią dokumentavimo praktiką ir laikosi teisinių ribų, o ne aklai kopijavimui, o perkūrimui siekiant patikimumo ir prieinamumo.

Kl .: koks yra greičiausias būdas pastebėti silpną tiekėją?
A:Jei jie negali konkrečiai apibūdinti savo kokybės užduočių, pakeitimo politikos ir funkcinio testavimo metodo, greičiausiai perkate neapibrėžtumą.

Kiti žingsniai

Jei planuojate pristatyti naują produktą arba bandote sustabdyti pasikartojančius lauko gedimus, išgydykite savoBuitinės technikos PCBAkaip jūsų klientų patirties pagrindą. Apibrėžkite patikimumo tikslus, užblokuokite pakeitimo taisykles, reikalaukite tikro funkcinio testavimo ir pasirinkite partnerį, kuris gali palaikyti programavimo ir galutinio gamybos poreikius, kai jūsų projektas plečiasi.
