Kaip PCB klonas gali padėti išgelbėti lentą, kurioje trūksta dizaino failų?

Abstraktus

Kai svarbus elektroninis produktas vis dar naudojamas, bet pradiniai CAD duomenys nebėra, viena sugedusi plokštė gali virsti savaitės prastovomis, brangūs perprojektavimo ciklai arba grumtynės dėl nepatikimų pakaitalų. PCB klonasyra struktūrinis atvirkštinės inžinerijos metodas, atkuriantis Gamybai paruošti esamos plokštės duomenys, kad galėtumėte juos atkurti, taisyti dideliu mastu arba išlaikyti gyvą senesnę produktų liniją, kol planuojate ilgalaikis atnaujinimas. Šiame straipsnyje paaiškinama, kada klonavimas prasmingas, kokią informaciją galite realiai atkurti, kaip sumažinti riziką ir kas a atsakinga klonavimo darbo eiga atrodo nuo pirmo patikrinimo iki galutinio patvirtinimo.

Turinys

• Trumpas kontūras
• Kokius skausmo taškus išsprendžia PCB klonavimas
• Ką PCB klonas iš tikrųjų reiškia praktikoje
• Kada klonavimas yra protingiausias pasirinkimas, o kada ne
• Praktiška PCB klonavimo darbo eiga nuo pradžios iki pabaigos
• Kaip apsaugoti kokybę ir patikimumą
• Kas lemia išlaidas ir pristatymo laiką
• Ką turėtumėte pasiruošti prieš prašydami kainos pasiūlymo
• Kaip išsirinkti atsakingą klonavimo partnerį
• DUK
• Kitas žingsnis

Trumpas kontūras

1. Išsiaiškinkite savo tikslą: pakeitimas, remontas, gyvavimo ciklo pratęsimas arba tilto pertvarkymas.
2. Patvirtinkite nuosavybės teisę ir leidimus.
3. Užfiksuokite lentos duomenis: matmenis, sluoksnius, užuominas ir komponentų atvaizdavimą.
4. Atkurkite gamybos failus ir elektrinius tikslus: Gerber, gręžtuvas, tinklo sąrašas, BOM.
5. Valdomos versijos prototipas, patvirtinimas ir užrakinimas.
6. Nustatykite nuolatinę kontrolę: gaunamą patikrinimą, funkcinį testavimą ir atsekamumą.

Kokius skausmo taškus išsprendžia PCB klonavimas

Dauguma komandų nenusprendžia klonuoti lentos, nes tai skamba smagiai. Jie tai daro, nes alternatyva yra blogesnė. Čia pateikiamos dažniausiai pasitaikančios situacijos kurPCB klonaspašalina tikrąjį operacijos skausmą:

• Nėra šaltinio failųnes pradinis dizaineris išvyko, duomenys buvo prarasti arba produktas buvo įsigytas po metų.
• Eksploatavimo pabaigos komponentaipriversti jus skubiai pertvarkyti arba įsigyti rizikingų pilkosios rinkos akcijų.
• Lauko remontasreikia stabilių pakaitinių plokščių, o ne atsitiktinių „suderinamų“ alternatyvų su nežinomu svoriu ar variniu svoriu.
• Atitikties spaudimasreikalauja nuoseklios gamybos ir dokumentų, kad būtų galima atlikti auditą arba vidinius kokybės reikalavimus.
• Laikas atsigautisvarbiau nei „tobulas modernus dizainas“, ypač pramoniniams valdikliams ir seniems prietaisams.

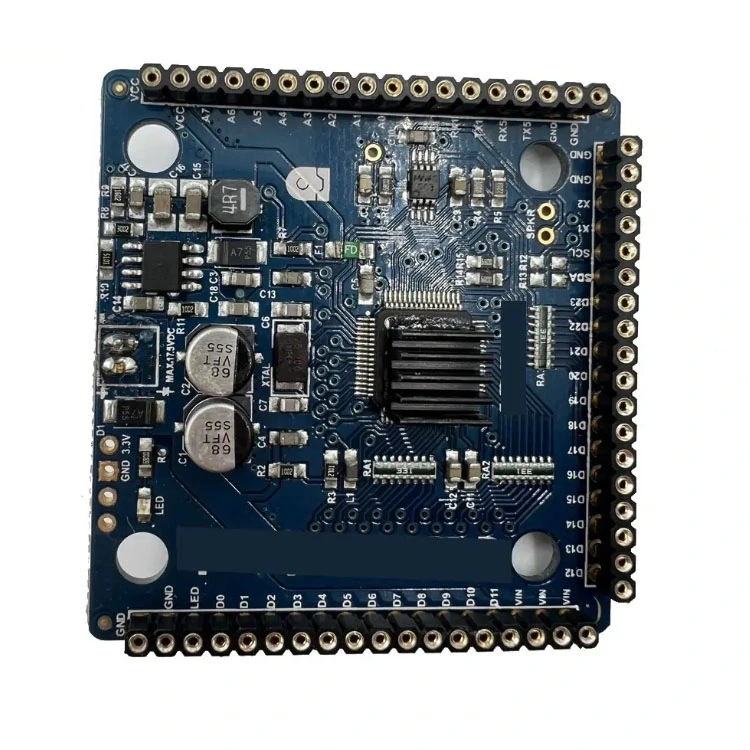

Ką PCB klonas iš tikrųjų reiškia praktikoje

Žmonės „klonavimą“ naudoja atsitiktinai, tačiau inžineriniu požiūriu tai paprastai apima tris darbo sluoksnius:

• Fizinė replikacijakuo tiksliau atkurti plokštės kontūrą, tvirtinimo angas, jungtis, sluoksnių skaičių ir sukrovimą.
• Elektros rekonstrukcijaužfiksuoti vario ryšį, kad atkurta plokštė atitiktų pradinį tinklo sąrašo tikslą.
• Komponentų atkūrimasidentifikuoti dalis, pėdsakus, vertes, pakaitinius elementus ir surinkimo pastabas, kad plokštę būtų galima nuosekliai kurti.

Į pristatymus dažnai įtraukiami gamybai paruošti rezultatai, pvz., Gerber arba ODB++ duomenys, gręžimo failai, surinkimo ir išdėstymo duomenys, kai įmanoma, medžiagų sąskaita, ir patikrintas tinklo sąrašas. Jei jūsų tikslas yra ilgalaikis techninis aptarnavimas, daugelis komandų taip pat prašo atkurti schemą, kad ateityje trikčių šalinimas nebūtų pagrįstas spėlionėmis.

Kada klonavimas yra protingiausias pasirinkimas, o kada ne

Klonavimas yra įrankis, o ne numatytasis. Naudokite jį, kai jis atitinka jūsų rizikos profilį ir laiko juostą.

Praktiška PCB klonavimo darbo eiga nuo pradžios iki pabaigos

Patikimas klonas yra disciplinuotų žingsnių, o ne vieno nuskaitymo rezultatas. Toliau pateikiama darbo eiga, kurią inžinierių komandos dažniausiai naudoja siekdamos sumažinti netikėtumus.

• 1 veiksmas: priėmimo ir tikslo apibrėžimas
  • Patvirtinkite, ką reiškia „sėkmė“: tikslus pakeitimas, tinkama forma arba funkcinis atitikmuo su pakaitiniais.
  • Surinkite kontekstą: veikimo aplinką, gedimo režimą, numatomą garsumą ir laiko juostą.
• 2 veiksmas: neardomasis patikrinimas
  • Išmatuokite kontūrą, skylių vietas, jungčių raktus ir mechaninius apribojimus.
  • Nustatykite sluoksnių indikatorius ir gamybos ypatybes, pvz., varžos pėdsakus, perėjimo tipus ir vario išpylimus.
• 3 veiksmas: vario ir sluoksnių duomenų fiksavimas
  • Didelės skiriamosios gebos vaizdavimas viršutiniame ir apatiniame sluoksniuose, kad būtų galima atvaizduoti pėdsakus ir nuorodas.
  • Prireikus daugiasluoksnėms plokštėms atskleidžiamas kontroliuojamas sluoksnis, atliekamas atsargiai, kad būtų išsaugotas patikimumas.
• 4 veiksmas: komponentų identifikavimas ir MK atkūrimas
  • Ženklų, pakuočių ir verčių kryžminė patikra; patvirtinkite poliškumą ir 1 kaiščio orientaciją.
  • Apibrėžkite patvirtintus pakaitalus, kad išvengtumėte trūkumo ateityje.
• 5 veiksmas: atkurkite gamybos rezultatus
  • Generuokite išdėstymo failus ir gamybos duomenis, įskaitant gręžimo ir litavimo kaukės apibrėžimus.
  • Išskleiskite ryšį ir paleiskite tinklo sąrašo nuoseklumo patikrinimus, palyginti su atkurtu variu.
• 6 veiksmas: prototipo kūrimas ir patvirtinimas
  • Kurkite prototipus pagal kontroliuojamus proceso parametrus.
  • Atlikite elektrinius bandymus, tokius kaip tęstinumas, impedanso patikrinimai, jei reikia, ir funkcinės sistemos patikrinimas.
• 7 veiksmas: peržiūros užraktas ir dokumentacija
  • Užfiksuokite tikrinamą versiją su pakeitimų žurnalais ir bandymo įrašais.
  • Jei planuojate išlaikyti gaminį ilgus metus, sukurkite patogią paslaugą.

Kaip apsaugoti kokybę ir patikimumą

Didžiausia klientų baimė yra paprasta: „Ar klonuota lenta elgsis lygiai taip pat, kaip originali, ir ar ji taip elgsis po įdiegimo? Tą riziką galite sumažinti traktuodami klonavimą kaip su kontroliuojamu inžineriniu projektu.

• Stack-up disciplinaatkartoti sluoksnių skaičių, vario storį, dielektrinį elgesį ir kontroliuojamos varžos struktūras, kai jos yra.
• Jungties tikslumasmechaninis neatitikimas yra greitas gedimo būdas, net jei grandinė yra teisinga.
• Komponentų autentiškumasnustatyti atsekamus šaltinius ir išvengti nežinomų tiekimo kanalų svarbiems IC.
• Bandymo strategijaapibrėžkite bandymo planą ne tik „įsijungia“, įskaitant apkrovos sąlygas, šiluminį elgesį ir krašto atvejus.
• Proceso valdymasnuo pat pradžių nurodykite litavimo profilius, tikrinimo standartus ir priėmimo kriterijus.

Kas lemia išlaidas ir pristatymo laiką

Kainos skiriasi, nes skiriasi sudėtingumas. Užuot spėlioję, sutelkite dėmesį į svarbius svertus:

• Sluoksnių skaičius ir tankisdaugiau sluoksnių ir smulkaus žingsnio komponentų padidina rekonstrukcijos pastangas.
• Lentos būklėapdegusios, korozijos ar fiziškai modifikuotos plokštės sumažina atkuriamų detalių skaičių.
• Dalių prieinamumasnutraukti arba sunkiai atpažįstami komponentai prideda tiekimo ir patvirtinimo laiko.
• Reikalingas dokumentacijos lygispilna schematiška rekonstrukcija užtrunka ilgiau nei form-fit-function klonas.
• Patvirtinimo lūkesčiaiFunkcinis testavimas jūsų tikroje sistemoje yra skirtumas tarp „atrodo panašiai“ ir „veikia patikimai“.

Ką turėtumėte pasiruošti prieš prašydami kainos pasiūlymo

Greitesnį, tikslesnį planą gausite, jei paruošite nedidelį informacijos paketą. Naudokite šį kontrolinį sąrašą.

• Bent jau2 darbiniai pavyzdžiaijei įmanoma, plius 1 nesėkmingas pavyzdys, jei norite gedimų analizės.
• Gaminyje sumontuotos plokštės nuotraukos, patvirtinančios mechaninius apribojimus ir jungties orientaciją.
• Jūsų tikslinis kiekis ir ar jums reikia nuolatinio tiekimo, ar vienkartinės partijos.
• Bet kokios žinomos veikimo sąlygos: temperatūros diapazonas, vibracija, drėgmė, darbo ciklas, apkrovos profiliai.
• Bet kokie įkalčiai, kuriuos vis dar turite: daliniai gerberiai, PDF failai, senas MK eksportas, šilkografijos užrašai arba bandymo procedūros.
• Paaiškinimas apie programinę-aparatinę įrangą ir užprogramuotas dalis: ar turite dvejetainius failus, raktus ar programavimo metodą?

Kaip išsirinkti atsakingą klonavimo partnerį

Jūs ne tik perkate lentą. Jūs perkate pasitikėjimą, kad atgaminimas yra kontroliuojamas, dokumentuotas ir pakartojamas. Štai ko reikia ieškoti santykiuose su tiekėju:

• Aiškios teisėtumo ir leidimų ribosrimtas paslaugų teikėjas paklaus apie nuosavybės teisę ir leistiną naudojimą.
• Inžinerinė komunikacijaturėtumėte turėti galimybę aiškia kalba aptarti sudėjimą, alternatyvas ir bandymo metodus.
• Patvirtinimo mąstysenaieškokite tinklo sąrašo patikrų, prototipo patvirtinimo ir atsekamų pirkimų.
• Revizijos kontrolėklonuotas dizainas turi turėti apibrėžtą versiją, kad būsimos partijos išliktų nuoseklios.

AtShenzhen Greeting Electronics Co., Ltd., komandos paprastai klonavimą vertina kaip inžinerinį tęstinumo projektą: išaiškinkite tikslus, atkurkite svarbius gamybos duomenis, patvirtinkite prototipus realiomis sąlygomis, tada užfiksuokite stabilią peržiūrą pakartotinei gamybai. Jei planuojant pertvarkymą jums reikia tilto sprendimo, valdomas klonas gali atpirkti laiko neprarandant patikimumo.

DUK

Ar PCB klonas gali būti identiškas originaliai plokštei

Jis gali būti atitikmuo pagal formą ir funkciją ir dažnai labai artimas, tačiau „identiškas“ priklauso nuo to, ką turite omenyje. Mechaniniai matmenys ir jungiamumas gali paprastai labai gerai derinami. Dėl tikslios medžiagos elgsenos, patentuotų komponentų ir išsamios programinės aparatinės įrangos gali prireikti papildomo darbo arba tai gali būti neįmanoma atkurti be pradinių duomenų.

Ar man reikia kelių pavyzdžių

Keli pavyzdžiai sumažina riziką, nes inžinieriai gali palyginti žymėjimus, patvirtinti dviprasmiškus pėdsakus ir išvengti jau modifikuotos ar suremontuotos plokštės kopijavimo. Jei turite tik vieną pavyzdį, tikėkitės daugiau patvirtinimo veiksmų ir konservatyvesnės laiko juostos.

Ką daryti, jei kai kurių komponentų nebėra

Praktinis klonų planas dažnai apima komponentų pakaitalus. Svarbiausia yra patvirtinti, kad pakaitiniai įrenginiai atitinka elektros reikalavimus ir atitinka plotą, tada patikrinkite elgseną pagal tikrąją apkrovą ir aplinką.

Ar klonavimas išspręs programinę-aparatinę įrangą ir programavimą

PCB klonavimas automatiškai neatkuria užrakintos programinės įrangos. Jei plokštėje yra užprogramuotų mikrovaldiklių, saugių elementų arba šifruotos atminties, jums gali prireikti originalių dvejetainių failų, legalaus programavimo metodo arba įgaliotos atsarginių dalių strategijos.

Kaip sumažinti lauko gedimų tikimybę

Paprašykite patvirtinimo plano ir laikykite prototipus privalomais misijai svarbioms sistemoms. Apibrėžkite priėmimo kriterijus, įtraukite funkcinius testus, kurie imituoja tikrąjį eksploatavimo sąlygas ir užrakinti peržiūrą su atsekamais pirkimo ir tikrinimo standartais.

Kitas žingsnis

Jei susiduriate su trūkstamais failais, įsigijimu pasibaigus eksploatavimo laikui arba skubiomis prastovomis, gerai valdomaPCB klonasprojektas gali suteikti jums stabilų, patikrintas kelias atgal į gamybą. Pasidalykite savo lentos nuotraukomis, tiksliniu kiekiu ir sistemos kontekstu bei paprašykite praktinio atkūrimo plano, kuris apima patvirtinimo ir peržiūros kontrolė.
