Kaip išgauti schemą iš klonuoto PCB?

Schemos ištraukimas iš aklonuotas PCBApima atvirkštinę inžineriją, kai jūs analizuojate fizinę plokštę, kad atkurtumėte jos grandinės diagramą. Šis procesas reikalauja kruopštaus stebėjimo, komponentų identifikavimo ir sekimo jungčių. Čia yra žingsnis po žingsnio vadovas:

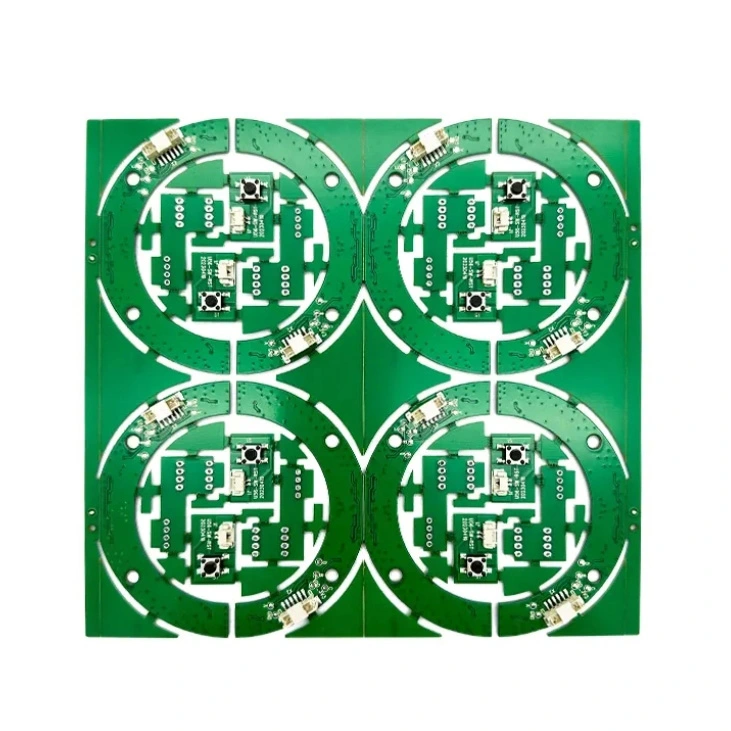

1. Apžiūrėkite ir dokumentuokitePCB

- Padarykite aukštos skiriamosios gebos nuotraukas: užfiksuokite abi PCB puses.

-Pastaba PCB sluoksniai: patikrinkite, ar tai vieno sluoksnio, dvigubo sluoksnio ar daugiasluoksnės plokštės.

- Nustatykite pagrindinius komponentus: raskite IC, rezistorius, kondensatorius, diodus, jungtis ir kt.

- Patikrinkite etiketes ir ženklus: Kai kurie komponentai turi atskaitos žymeklius, atspausdintus PCB.

2. „Desolder“ ir identifikuokite komponentus

- „Desolder“ komponentai (jei reikia): saugaus pašalinimui naudokite karšto oro pertvarkymo stotį.

- Perskaitykite IC dalių numerius: ieškokite duomenų lapų, kad suprastumėte PIN konfigūracijas.

- Išmatuokite rezistorius ir kondensatorius: vertėms nustatyti naudokite multimetro arba LCR matuoklį.

- Pažymėkite kiekvieną komponentą: priskirkite tokius žymeklius kaip R1, C1, U1, kad būtų lengviau sekti.

3. Atsekite grandinės jungtis

- Naudokite multimetrą tęstinumo režimu: patikrinkite elektrinius kelius tarp komponentų.

- Sekite PCB pėdsakus: Norėdami išsamiai sekti, naudokite padidintuvą arba mikroskopą.

- Naudokite PCB dizaino programinę įrangą: importuokite didelės raiškos PCB vaizdus į tokius įrankius kaip „Kicad“, „Altium“ ar „Easyeda“, kad galėtumėte lengviau atsekti.

- Patikrinkite paslėptas jungtis: Jei daugiasluoksnis, gali reikėti rentgeno tikrinimo, kad būtų galima atsekti vidinius sluoksnius.

4. Rekonstruoti schemą

- Naudokite PCB dizaino programinę įrangą: nubrėžkite schemą „Kicad“, „Eagle“, „Altium“ ar „Orcad“.

- Logiškai sutvarkykite komponentus: tinkamai grupės galios, signalo ir žemės skyrių.

- Patikrinkite ryšius: palyginkite su duomenų lapeliais ir funkciniais lūkesčiais.

5. Imituokite ir patikrinkite grandinę

- Naudokite modeliavimo programinę įrangą: tokios priemonės kaip „LTSPICE“, „Proteus“ ar „Multisim“ gali padėti patikrinti grandinės elgseną.

- Palyginkite su originaliu PCB: Testo funkcionalumas, jei įmanoma, su „Power-On-On“ derinimu.

Reikalingi įrankiai:

✔ Multimetro / LCR matuoklis

✔ Osciloskopas (signalo bandymui)

✔ Karšto oro pertvarkymo stotis („Desolding“)

✔ Mikroskopas / padidintuvas

✔ PCB dizaino programinė įranga („Kicad“, „Eagle“, „Altium“)

✔ rentgeno skaitytuvas (daugiasluoksnėms lentoms)

Galutinės mintys

Schemos išgavimas iš klonuoto PCB yra daug laiko reikalaujantis, tačiau pasiekiamas procesas, jei tai atliekama atidžiai. Labai svarbu gerbti intelektinės nuosavybės įstatymus, jei PCB priklauso patentuotam dizainui. Ar norėtumėte, kad nurodytumėte tam tikro tipo PCB ar įrankių rekomendacijas?
