Kokie yra įprastos kokybės kontrolės ir bandymo metodai, naudojami PCB surinkime?

2025-03-11

ĮPCB (spausdintos grandinės plokštės) agregatas, labai svarbu užtikrinti kokybę ir patikimumą. Norint aptikti defektus ir patikrinti našumą, naudojami įvairūs kokybės kontrolės ir bandymo metodai. Čia yra labiausiai paplitę:


1. Vaizdinis patikrinimas

- Rankinis patikrinimas: technikai tikrina, ar nėra matomų defektų, tokių kaip „MisalignedComponents“, litavimo tiltai ir trūkstamos dalys.

- Automatizuotas optinis patikrinimas (AOI): naudoja kameras ir vaizdo apdorojimą, kad aptiktų tokias problemas kaip litavimo defektai ir komponentų išdėstymo klaidos.


2. Rentgeno tikrinimas (ASI)

- Naudojamas rutulinių tinklelių matricoms (BGAS) ir kitoms paslėptoms lydmetalio jungtims, kuriose AOI negali aptikti defektų.

- Identifikuoja tuštumus, šaltų litavimo jungčių ir klaidingumą daugiasluoksniuose PCB.


3. Testavimas grandinėje (IRT)

-Norėdami patikrinti komponentų vertes, šortus, atidaryti ir litavimo sąnario vientisumą patikrinti.

- Užtikrina atskirų komponentų elektrinius funkcionalumus prieš visišką sistemos bandymą.


4. Funkcinis bandymas (FCT)

- imituoja tikrąją PCB darbo aplinką, kad patikrintų realaus pasaulio našumą.

- Užtikrina, kad lenta veiktų taip, kaip tikėtasi normaliomis ir streso sąlygomis.


5. Litpalinės pastos patikrinimas (SPI)

- Patikrinkite litavimo pastos pritaikymą prieš sudedant komponentus, kad būtų išvengta tokių defektų kaip nepakankami ar per didelis lydmetalis.

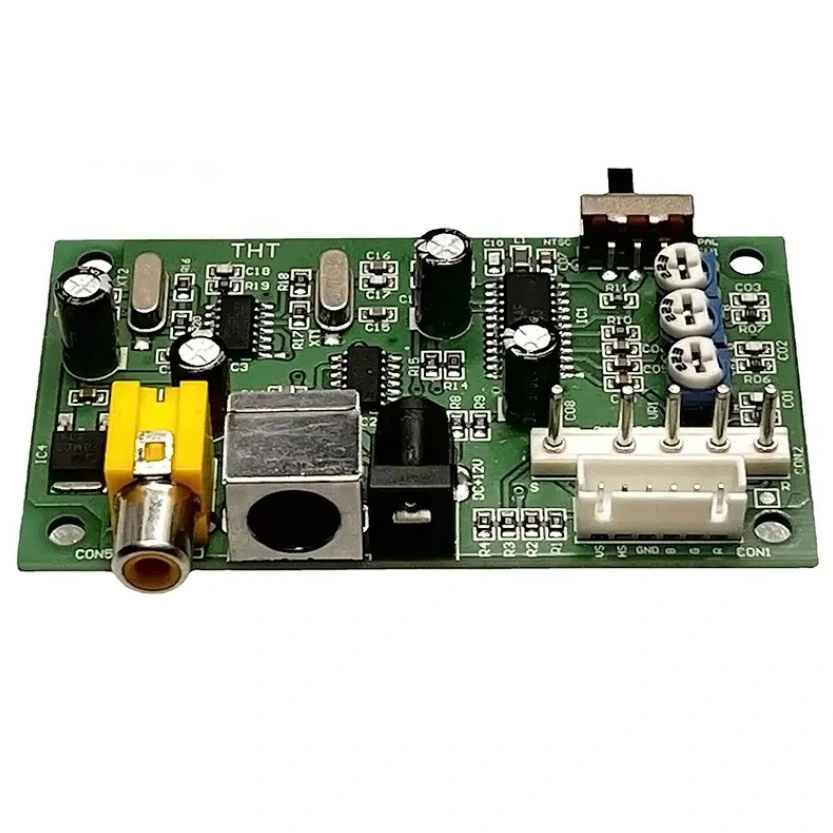

PCB Assembly

6. Šilumos dviračių ir aplinkos testų bandymas

- PCBS atliekama temperatūra ir drėgmės testai, kuriuose yra patikimumo skirtingomis sąlygomis.

- padeda nustatyti litavimo jungčių ir komponentų ilgaamžiškumo silpnybes.


7. Skraidymo zondo bandymas

- Naudojamas mažo tūrio gamybai ar prototipų testavimui.

- Patikrina, ar nėra atidarytų, šortų ir komponentų verčių, nereikalaujant tam skirto bandymo armatūros.


8. Burn-in Testing

- PCB veikia didelio streso sąlygomis (pvz., Aukšta temperatūra ir įtampa), kad būtų galima nustatyti ankstyvuosius gedimus.

- Užtikrina ilgalaikį kritinių programų, tokių kaip kosmoso ir medicinos prietaisų, patikimumas.


9. Elektromagnetinio suderinamumo (EMC) testavimas

- Užtikrina, kad PCB neišstumia per didelių elektromagnetinių trukdžių (EMI) arba nėra jautrus išoriniams trukdžiams.


10. Ribinių nuskaitymo bandymai

- Naudojamas sudėtingam, dideliam tankiuiPCBNorėdami patikrinti komponentų sujungimus naudojant JTAG (jungtinės bandymo veiksmų grupės) technologiją.


Šie kokybės kontrolės ir testavimo metodai padeda užtikrinti didelį PCB, naudojamų vartotojui elektronikoje, automobilių, patikimumui, našumui ir ilgaamžiškumui.


pramoninės ir medicinos programos. Ar norėtumėte rekomendacijų dėl konkretaus PCB testavimo metodo, pagrįsto jūsų poreikiais?


Sveikinimas teikia vieno langelio paslaugąPCB surinkimas: teikti visas paslaugas nuo PCB gamybos, komponentų pirkimo iki SMT pataisų apdorojimo, panardinimo papildinio apdorojimo (PCB OEM, PCBA paketas) ir testavimas. Visi komponentai garantuojami originalūs. Bendrovė turi patyrusią elektroninių komponentų tiekimo grandinės komandą, įsipareigojusi teikti profesionalias, lanksčias, efektyvias ir be rūpesčių be rūpesčių auklės stiliaus paslaugas. Apsilankykite mūsų svetainėje www.grtpcba.com ir sužinoti daugiau apie mūsų produktus. Norėdami sužinoti, galite susisiekti su pardavėjais666@grtpcba.com.
