Kodėl apsaugos sistemos PCBA yra patikimo saugos produkto pagrindas?

Straipsnio santrauka

Apsaugos įtaisas patikimas tik tiek, kiek jame esanti plokštė. Jei kuriate (arba perkate) kameras, prieigos valdymo pultus, dūmų / CO detektorius, įsilaužimo signalizacijas ar išmaniuosius šliuzus,Apsaugos sistema PCBAČia sprendžiamas patikimumas, veikimo laikas ir „be klaidingų pavojaus signalų“. Šiame straipsnyje išskaidomi dažniausiai pasitaikantys klientų skausmo taškai – lauko gedimai, nestabili maitinimas, triukšmingi signalai, nenuosekli surinkimo kokybė ir sudėtingas atitikimas – ir parodoma, kaip atrodo tvirta PCBA strategija nuo projektavimo iki bandymų iki masinės gamybos. Taip pat matysite praktinį kontrolinį sąrašą, reikalavimų lentelę pagal programos tipą ir atsakymus į klausimus, kuriuos pirkėjai užduoda prieš pateikdami užsakymą.

Turinys

• Kontūras
• Kas paprastai negerai saugos aparatinėje įrangoje
• Ką iš tikrųjų daro apsaugos sistemos PCBA
• Dizaino parinktys, kurios sumažina klaidingų pavojaus signalų ir lauko gedimų skaičių
• Svarbi gamyba ir kokybės kontrolė
• Bandymas, kurio saugos produktai negali praleisti
• Saugos programos reikalavimai
• Pirkėjo kontrolinis sąrašas, skirtas pasiūlymui ir tiekėjo įvertinimui
• DUK
• Paskutinės mintys ir kitas žingsnis

Kontūras

1. Dažni apsaugos įrenginių gedimai ir išlaidų spąstai
2. Pagrindinės funkcijos viduje aApsaugos sistema PCBA
3. Stabilumo, žemo triukšmo ir ilgo tarnavimo laiko dizaino taktika
4. Surinkimo kokybės kontrolė, mažinanti grąžą
5. Kamerų, signalizacijos ir detektorių bandymo strategija
6. Programos reikalavimų lentelė
7. Praktinis pirkėjų kontrolinis sąrašas ir DUK

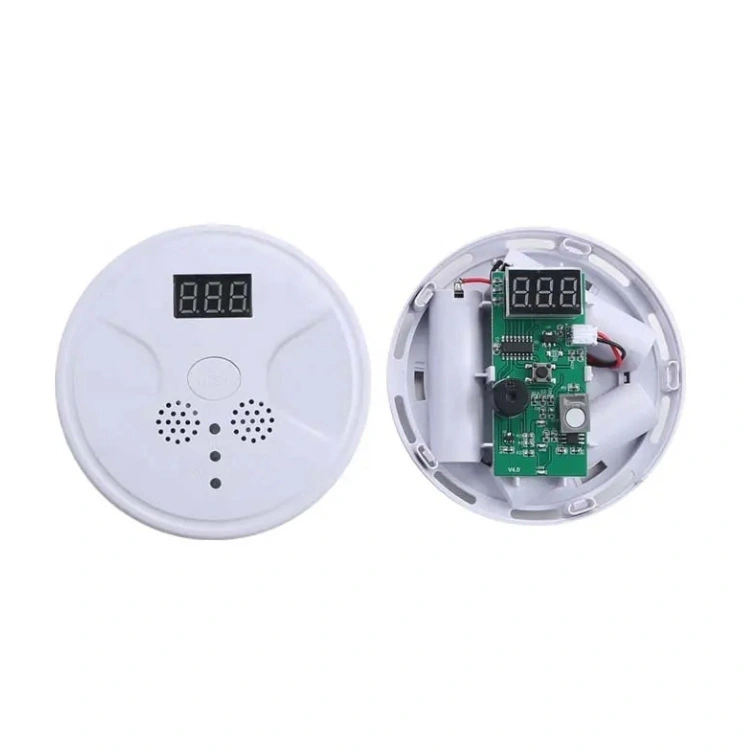

Kas paprastai negerai saugos aparatinėje įrangoje

Saugumo pramonėje „problema“ retai būna viena dramatiška nesėkmė. Dauguma klientų skundų kyla dėl mažų, pasikartojančių problemų, kurios tyliai griauna pasitikėjimą – atsitiktinis perkrovimas, nestabilus ryšys, klaidingi paleidikliai, praleisti paleidikliai, miglotas vaizdo įrašas naktį dėl maitinimo triukšmo arba įrenginiai, kurie veikia laboratorijoje, bet sugenda po kelių mėnesių darbo lauke.

• Klaidingi pavojaus signalai:Triukšmingi analoginiai priekiniai galai, prastas įžeminimas arba nestabilus jutiklio poslinkis gali priversti detektorius įsijungti, kai nieko neįvyksta.
• Praleisti renginiai:Silpnas signalo kondicionavimas, lėtas MCU atsakas veikiant apkrovai arba programinės įrangos išjungimas gali sukelti realių grėsmių ignoravimą.
• Atsitiktiniai atstatymai ir „vaiduoklio“ klaidos:Ribinės galios dizainas, nepakankamas atsiejimas arba ESD įvykiai gali iš naujo paleisti sistemą nepalikdami aiškių pėdsakų.
• Trumpas lauko gyvenimas:Karštis, drėgmė, vibracija ir komponentų įtempimas gali pabloginti litavimo jungtis arba pagreitinti kondensatoriaus senėjimą.
• Nenuoseklios partijos:Jei MK kontrolė ir proceso drausmė yra silpni, dvi „identiškos“ gamybos partijos gali veikti skirtingai.
• Atitikties vėlavimai:EMC/EMI problemos dažnai atsiranda vėlai ir brangiai jas išspręsti, jei išdėstymas ir įžeminimas nebuvo suplanuoti anksti.

Geriausias būdas išvengti šių problemų yra gydytiApsaugos sistema PCBAkaip sistemos lygio patikimumo projektas – ne tik plokštė, kuri „sujungia dalis“.

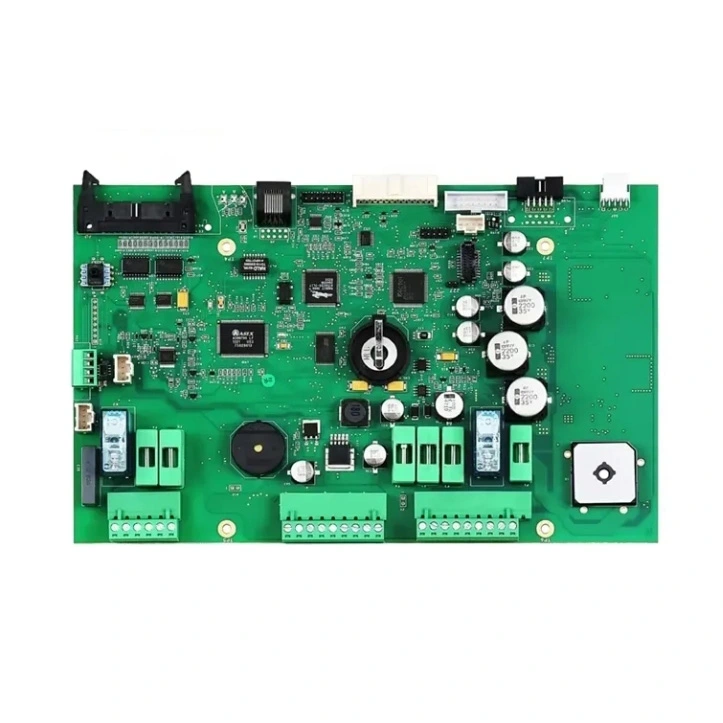

Ką iš tikrųjų daro apsaugos sistemos PCBA

Apsaugos įrenginiai iš išorės atrodo paprasti, tačiau viduje esanti plokštė vienu metu atlieka keletą svarbių darbų:

• Maitinimo konvertavimas ir apsauga:Priima platų įvesties diapazoną, išlaiko viršįtampius ir užtikrina švarius bėgius jautrioms grandinėms.
• Jutiklio įsigijimas:Nuskaito PIR, dūmus/CO, magnetinius kontaktus, tamperio jungiklius, mikrofonus ar kameros jutiklius su stabiliais slenksčiais.
• Apdorojimo ir sprendimo logika:MCU / MPU vykdo aptikimo logiką, krašto AI, šifravimą, įvykių buferį ir stebėjimo funkciją.
• Ryšys:Ethernet, Wi-Fi, korinio ryšio, RS-485, CAN arba LoRa moduliams reikia švarios RF / išdėstymo praktikos, kad būtų išvengta nutrūkimų.
• Saugumo stiprinimas:Saugi įkrova, šifruota saugykla, aparatinės įrangos ID arba saugūs elementai, siekiant sumažinti klonavimą ir neteisėtą prieigą.
• Žmogaus ir sistemos sąsajos:Klaviatūros, relės, sirenos, šviesos diodai, garsiakalbiai ir išorinis įvestis/išvestis turi būti atsparūs netinkamam naudojimui ir triukšmui.

Štai kodėl plokštės dizainas ir surinkimo kokybė dažnai nusprendžia, ar „funkcijų turintis įrenginys“ tampa stabiliu gaminiu, ar košmaru po pardavimo.

Dizaino parinktys, kurios sumažina klaidingų pavojaus signalų ir lauko gedimų skaičių

StiprusApsaugos sistema PCBAprasideda nuo disciplinuoto elektros projektavimo ir išdėstymo. Žemiau pateikiamos dizaino temos, kurios nuolat mažina gedimus ir grąžą.

• Triukšmo kontrolės ir įžeminimo strategija:Atskirkite triukšmingus maitinimo skyrius nuo analoginio jutimo. Naudokite aiškų grįžimo kelio planą, laikykite aukštas di/dt kilpas sandariai ir venkite jautrių pėdsakų nukreipti per perjungimo sritis.
• Galios vientisumas, atitinkantis realaus pasaulio įvestis:Apsaugos įrenginiai retai turi tobulą galią. Suplanuokite įtampos kritimą, ilgus kabelius, adapterio kintamumą ir viršįtampius. Pridėkite maržą reguliatoriuose ir šiluminiame projekte.
• ESD ir apsauga nuo viršįtampių kiekviename išoriniame kontaktiniame taške:Klaviatūros, prievadai, antenos jungtys ir jutiklių laidai yra ESD magnetai. Tinkamas TVS pasirinkimas ir išdėstymas yra pigesnis, nei vėliau atsitiktinai atstatyti.
• Apsaugos ir pašalinimo strategija:Geras įrenginys sugenda „numatomai“. Išblukimo aptikimas, atstatymo priežiūra ir nustatytas įkrovos atkūrimo režimas sumažina skundų „jis ką tik mirė“ skaičių.
• Komponentų sumažinimas ilgam tarnavimo laikui:Naudokite įtampos, pulsacijos ir temperatūros skirtumą. Mažas kondensatorių ir induktorių taupymas gali tapti didžiulėmis garantijos išlaidomis.
• Dizainas bandymui nuo pirmos dienos:Pridėkite testavimo blokelius, programavimo antraštes ir išmatuojamus taškus, kad gamyba galėtų greitai ir nuosekliai patvirtinti kiekvieną įrenginį.

Jei atnaujinate esamą gaminį arba pakeičiate seną plokštę, disciplinuotas pertvarkymas (arba gerai kontroliuojamas plokštės klonavimas) gali išsaugoti originalų elgesį ir pagerinti gamybinį pajėgumą bei ilgalaikį tiekimo stabilumą.

Svarbi gamyba ir kokybės kontrolė

Net tobula schema gali sugesti, jei surinkimas ir proceso valdymas yra aplaidžiai. Saugos produktų tikslas yra nuoseklus signalo vientisumas ir mechaninis patikimumas kiekviename įrenginyje.

• Atsekamas MK valdymas:Pakaitiniai komponentai turi būti iš anksto patvirtinti, dokumentuoti ir patvirtinti, ypač jutikliams, reguliatoriams ir radijo dažnių dalims.
• SMT proceso valdikliai:Trafareto dizainas, pastos patikrinimas, įdėjimo tikslumas ir pakartotinio srauto profiliavimas apsaugo nuo pertrūkių litavimo defektų.
• Drėgmė ir valdymo disciplina:MSL komponentai ir jautrūs jutikliai turi būti tinkamai laikomi ir kepami, kad būtų išvengta paslėptų gedimų.
• Optinis ir rentgeno tyrimas:Smulkaus žingsnio ir BGA įrenginius dažnai reikia apžiūrėti giliau nei „gerai atrodo akiai“.
• Konforminės dangos parinktys:Lauke arba atšiaurioje aplinkoje danga gali žymiai pagerinti patikimumą nuo drėgmės ir užteršimo.

Tiekėjams patinkaShenzhen Greeting Electronics Co., Ltd. paprastai vertinami ne tik pagal kainodarą, bet ir pagal tai, kaip gerai jie gali atlikti kontroliuojamą pirkimą, nuoseklų surinkimą ir pakartojamus į saugumą orientuotų versijų bandymus.

Bandymas, kurio saugos produktai negali praleisti

Apsaugos įranga vertinama pagal tai, kas nutinka blogiausią dieną, o ne pagal ramią demonstracinę versiją. PatikimasApsaugos sistema PCBAgamybos planas paprastai apima kelis bandymus:

• Testavimas grandinėje (IKT):Greitai patikrina litavimo jungtis, komponentų buvimą ir svarbius tinklus.
• Funkcinis testas:Patvirtina jutiklio rodmenis, ryšius, relės išėjimus, garsą ir įvykių logiką tikroviškomis sąlygomis.
• Programavimas ir kalibravimas:Saugūs raktai, įrenginių ID, RF kalibravimas arba jutiklio poslinkio kalibravimas turėtų būti automatizuoti ir registruojami.
• Nudegimo ar streso patikra:Didesnės rizikos produktų atveju trumpalaikis stresas gali sukelti ankstyvą gedimą prieš išsiunčiant.
• Aplinkosaugos patikra:Temperatūros ciklas ir pagrindinės drėgmės patikros ypač vertingos lauko kameroms ir detektoriams.

Praktinis patarimas: reikalaukite bandymų įrašų (net paprastų patvirtinimų / nesėkmių žurnalų, susietų su serijos numeriais). „Mes tai išbandėme“ paverčia išmatuojama kokybės sistema.

Saugos programos reikalavimai

Pirkėjo kontrolinis sąrašas, skirtas pasiūlymui ir tiekėjo įvertinimui

Jei perkate aApsaugos sistema PCBA, sulauksite geresnių rezultatų (ir mažiau netikėtumų), kai jūsų pasiūlyme bus pateikti aiškūs techniniai ir kokybės lūkesčiai. Štai praktinis kontrolinis sąrašas, kurį galite nukopijuoti į kitą užklausą:

• Failai:Gerber, BOM, paėmimas ir vieta, surinkimo brėžinys ir visos specialios proceso pastabos.
• Tikslinė aplinka:Viduje / lauke, temperatūros diapazonas, drėgmės poveikis, vibracijos lūkesčiai.
• Maitinimo sąlygos:Įvesties diapazonas, kabelio ilgis, viršįtampio ekspozicija, atsarginės baterijos veikimas.
• Ryšys:Ethernet / Wi-Fi / korinio ryšio moduliai, antenų tipai, korpuso apribojimai.
• Kokybės lygis:Reikalingi patikrinimo veiksmai (AOI, rentgeno spinduliai), priimtini defektų kriterijai, atsekamumo poreikiai.
• Bandymo planas:IKT/FCT reikalavimai, programavimo būdas, kalibravimo žingsniai, pageidaujami testų žurnalai.
• Gyvenimo ciklas ir tiekimas:Pageidaujami prekių ženklai, priimtini pakaitiniai produktai, rizikos valdymas dėl eksploatavimo pabaigos.
• Saugumo reikalavimai:Saugūs elementai, rakto įpurškimo procesas, programinės įrangos apsaugos lūkesčiai.

Kuo konkretesnis būsite, tuo labiau tiekėjas gali sukurti stabilų procesą aplink jūsų produktą, ypač kai naudojate daugiau nei prototipus.

DUK

K: Kokios informacijos man reikia norint tiksliai cituoti apsaugos sistemos PCBA?
A: Pateikite bent „Gerbers“, MK ir „pick and place“. Jei turite funkcinių reikalavimų (pvz., itin mažos galios arba EMC apribojimų), įtraukite juos iš anksto, kad kūrimo ir bandymo planas atitiktų jūsų tikrąjį naudojimo atvejį.

Kl.: Kaip sumažinti aparatinės įrangos sukeltus klaidingus pavojaus signalus?
A: Dėmesys signalo vientisumui ir maitinimo stabilumui: stabilus jutiklio poslinkis, tinkamas filtravimas, švarus įžeminimas ir išorinių laidų apsauga. Tada patikrinkite elgseną realiais paleidimo modeliais atliekant funkcinius bandymus.

Kl .: Ar galima atkurti seną saugos plokštę, kurios nebėra?
A: Dažnai taip, bet sėkmė priklauso nuo dokumentų kokybės ir komponentų prieinamumo. Kontroliuojamas metodas apima kruopštų MK atkūrimą, išdėstymo discipliną ir elgsenos patikrinimą, kad nauja konstrukcija atitiktų pradinio įrenginio veikimą.

Kl .: Kokie testai yra svarbiausi prieš išsiunčiant?
A: patikrinimo (jei reikia AOI / rentgeno spindulių) ir funkcinio testavimo derinys, kuriame naudojami jutikliai, ryšiai ir išėjimai. Daugelio saugos produktų atveju pagrindinis testavimas nepalankiausiomis sąlygomis padeda užfiksuoti ankstyvas gedimus.

Kl.: Kas sukelia „atsitiktinio paleidimo“ problemas šioje srityje?
A: Dažniausiai kaltininkai yra elektros energijos tiekimo nutraukimas, ESD įvykiai, ribiniai reguliatoriai, prastas atsiejimas arba netinkamai atsikurianti programinė įranga. Gera atkūrimo priežiūros strategija ir tikslinis patvirtinimas gali pašalinti daugumą atvejų.

Paskutinės mintys ir kitas žingsnis

Jei jūsų saugos produkto reputacija priklauso nuo nuoseklaus aptikimo, stabilaus ryšio ir ilgalaikio veikimo laiko,Apsaugos sistema PCBAnusipelno tokio pat rimtumo kaip ir jūsų programinė įranga ir pramoninis dizainas. Kai plokštė sukurta triukšmo kontrolei, apsaugai ir pakartotiniam bandymui, siunčiate mažiau „paslaptingų gedimų“, sumažinate grąžą ir sukuriate klientų pasitikėjimą, kuris iš tikrųjų išlieka.

Jei planuojate naują pastatą, atnaujinate esamą dizainą arba ruošiatės padidinti gamybą,susisiekite su mumisaptarti savo taikymo tikslus, testavimo poreikius ir patikimiausią kelią nuo prototipo iki masinės gamybos.
