Kokios yra įprastos PCB klonavimo priežastys?

2025-02-24

Spausdintos grandinės plokštės (PCB) klonavimas yra procesas, apimantis atvirkštinį esamą PCB dizainą, kad būtų sukurta identiška ar patobulinta versija. Ši praktika yra plačiai naudojama elektronikos pramonėje dėl įvairių priežasčių, pradedant taupymu išlaidomis ir baigiant technologinėmis pažangomis. Šiame tinklaraštyje išnagrinėsime dažniausiai pasitaikančias priežastis, kodėl inžinieriai ir gamintojai klonuoja PCB ir kaip šis procesas naudingas skirtingoms pramonės šakoms.


1. Pasenusių PCB pakeitimas


Viena iš pagrindinių PCB klonavimo priežasčių yra pakeisti pasenusias ar nutrauktas grandinių lentas. Daugelyje elektroninių prietaisų, ypač pramoninės ir medicininės įrangos, ilgą laiką turi ilgą laiką, tačiau originalus gamintojas gali nebegaminti atsarginių dalių. Klonuodamos PCB, įmonės gali toliau naudoti savo įrangą, nereikalaudamos brangių atnaujinimų ar pakeitimų.


Pagrindiniai pranašumai:

- Pratęsia vertingos įrangos gyvenimo trukmę.

- Sumažina visų sistemų atnaujinimo išlaidas.

- Užtikrina nuolatinį atsarginių dalių prieinamumą.


2. Išlaidų mažinimas ir lokalizavimas


Gamintojai dažnai klonuoja PCB, kad sumažintų gamybos sąnaudas, įsigydami alternatyvius komponentus arba optimizuodami grandinės dizainą. Kai kurios įmonės taip pat naudoja PCB klonavimą, kad lokalizuotų gamybą, vengdamos brangios importo ar tiekimo grandinės sutrikimų.


Pagrindiniai pranašumai:

- Mažesnės gamybos išlaidos naudojant lengvai prieinamus komponentus.

- Pašalina priklausomybę nuo užsienio tiekėjų.

- Optimizuoja PCB išdėstymą, kad būtų geresnis ekonominis efektyvumas.

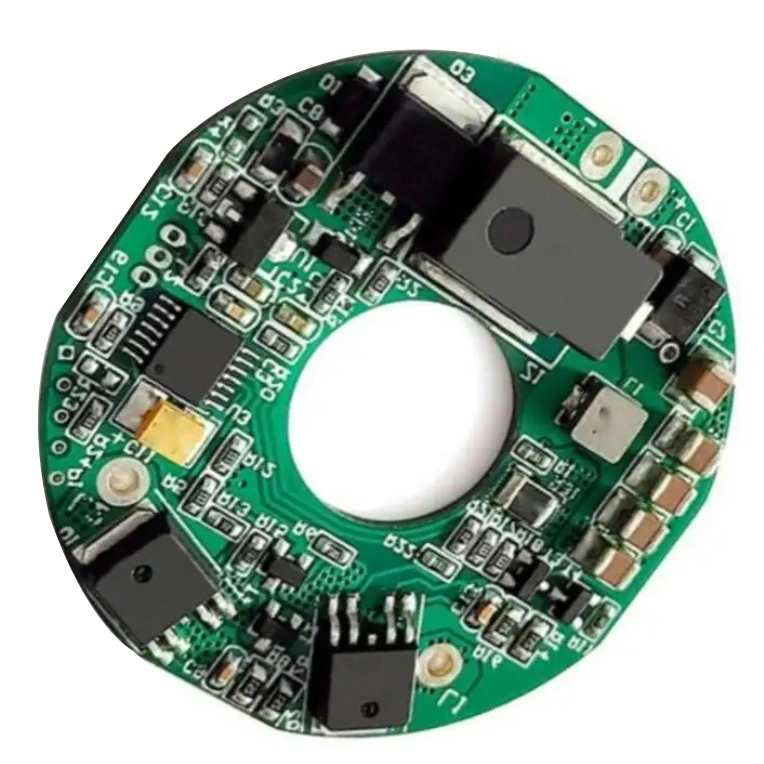

PCB Clone

3. Esamų dizainų atnaujinimas ir tobulinimas


PCB klonavimasNėra tik esamo dizaino kopijavimas - tai taip pat gali būti laiptelio akmuo naujovėms. Inžinieriai naudoja klonavimo procesą norėdami analizuoti ir patobulinti esamas grandines, pagerinti efektyvumą, funkcionalumą ar ilgaamžiškumą.


Bendri patobulinimai:

- Naujų funkcijų pridėjimas: Šiuolaikinių technologijų, tokių kaip belaidžio ryšio, internetinės galimybės, integravimas ar patobulintas energijos valdymas.

- Optimizuojant išdėstymą: PCB pertvarkymas siekiant geresnio našumo, šilumos išsklaidymo ar dydžio sumažinimo.

-Pasenusių komponentų keitimas: sunkiai randamų ar brangių komponentų pakeitimas naujesnėmis, efektyvesnėmis alternatyvomis.


4. Mokymosi ir tyrimų tikslai


Elektronikos inžinieriai, studentai ir tyrėjai dažnai klonuoja PCB, kad suprastų, kaip veikia grandinė. Šis praktinis požiūris yra vertingas norint sužinoti apie PCB dizainą, trikčių šalinimą ir naujų technologijų prototipų kūrimą.


Pagrindiniai pranašumai:

- Padeda inžinieriams įgyti įžvalgos apie sudėtingų grandinių dizainus.

- Pagalba esamų PCB trikčių šalinimas ir derinimas.

- Palaiko švietimo įstaigas, dėstančias PCB projektavimo principus.


5. Komplektuotų sprendimų kūrimas


Daugeliui pramonės šakų reikia pritaikytų PCB, pritaikytų konkrečioms programoms. Klonavimas esamas PCB leidžia gamintojams modifikuoti dizainą ir sukurti versiją, atitinkančią jų unikalius reikalavimus.


Tinkinimo pavyzdžiai:

- SPECIALIOSIOS PRAMONIŲ PREKIOGOS PAGRINIMO RAŠTAI.

- Kompaktiškų įrenginių PCB dydžio ir formos modifikavimas.

- Funkcijų pridėjimas ar pašalinimas, kad atitiktų konkrečius naudojimo atvejus.


6. Konkurencinė analizė ir atvirkštinė inžinerija


Bendrovės dažnai analizuoja konkurentų PCB, kad suprastų jų projektavimo strategijas ir technologines pažangas. Šis procesas, žinomas kaip atvirkštinė inžinerija, padeda įmonėms išlikti konkurencingai, integruojant panašias ar patobulintas technologijas į savo produktus.


Pagrindiniai pranašumai:

- nustato konkurentų produktų stipriąsias ir silpnąsias puses.

- Pateikiama įžvalgos apie pramonės tendencijas ir pažangą.

- padeda kurti konkurencines alternatyvas, turinčias geresnių savybių.



PCB klonavimasvaidina lemiamą vaidmenį elektronikos pramonėje, siūlydamas tokias privalumus kaip taupymas išlaidomis, patobulintas dizainas ir nuolatinis pasenusių komponentų prieinamumas. Nesvarbu, ar tai būtų pakeitimas, tyrimai ar inovacijos, PCB klonavimas leidžia gamintojams ir inžinieriams optimizuoti ir patobulinti grandinės dizainą, kad būtų patenkinti šiuolaikiniai technologiniai reikalavimai.


Jei ketinate klonuoti PCB savo projektui, įsitikinkite, kad laikomasi teisinių ir etinių sumetimų, ypač atsižvelgiant į intelektinės nuosavybės teises. Teisingai padaryta, PCB klonavimas gali būti vertingas įrankis tobulinti technologijas ir tobulinti elektroninius prietaisus.


Sveikinimo kopijavimo lentos paslauga gali konvertuoti jūsų pateiktą PCB pavyzdį į „Gerber“ failą gamybai; Tai taip pat gali generuoti įvairius populiarius PCB programinės įrangos formato dokumentus jums: pvz., „Altiumpads“, „Allegro“ ir kt.; Tai taip pat gali padaryti PCB pavyzdžių schemas, PCB failus, BOM sąrašus, lustų iššifravimą ir PCB patikrinimo ar grandinės plokštės gamybos „vieno langelio“ paslaugą; ir gali atsispirti iš kliento perspektyvos, kad įvykdytų antrinę plėtrąwww.grtpcba.comNorėdami sužinoti daugiau apie mūsų produktus. Norėdami sužinoti, galite susisiekti su pardavėjais666@grtpcba.com.
